Torno CNC Ergomat Traub TBC 42 com Alimentador Iemca e Ferramenta Acionada – Centro de Torneamento
DESCRIÇÃO DO PRODUTO
Código interno: MG12530

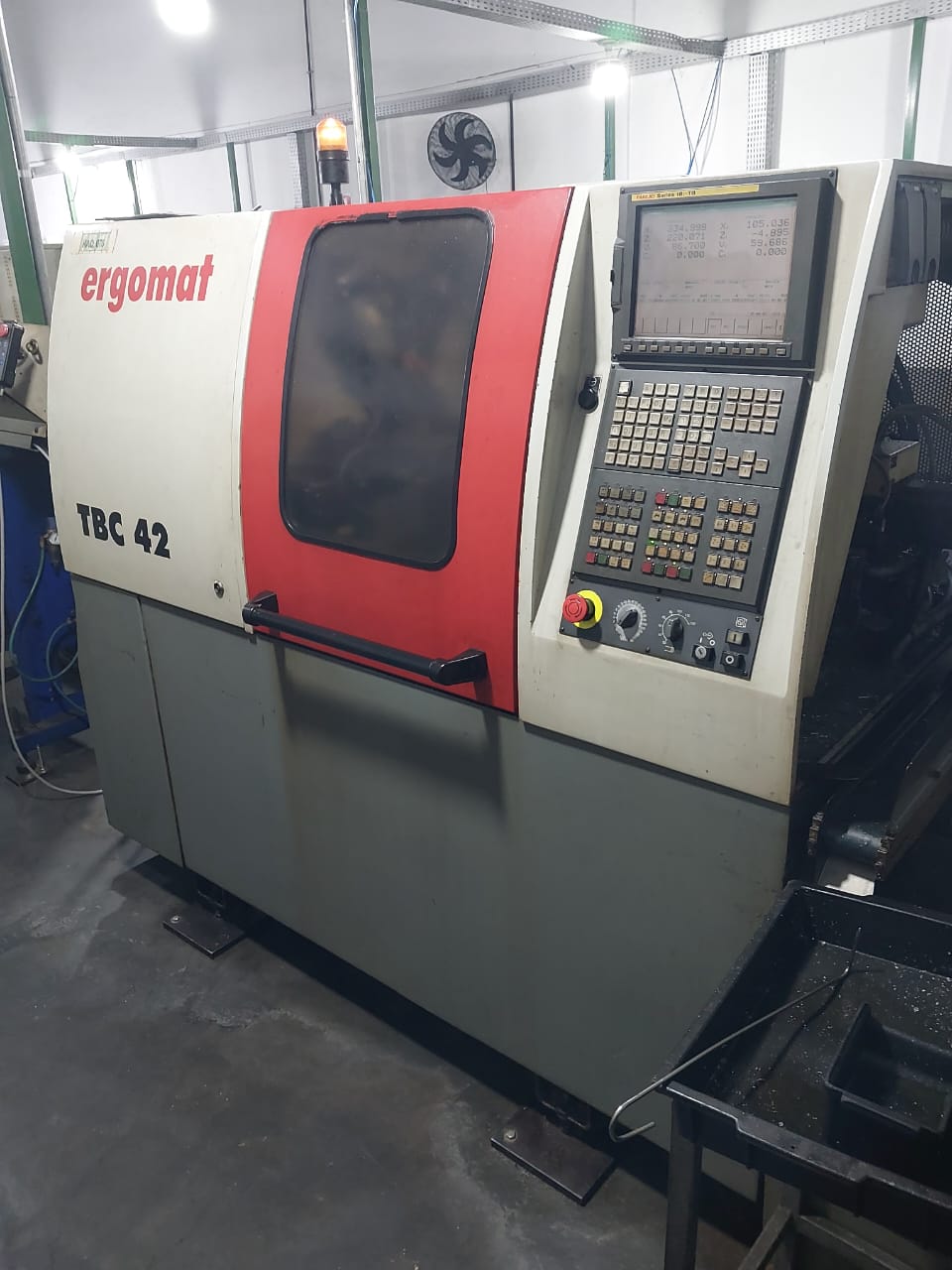

Torno CNC Ergomat Traub TBC 42, ano 2011, equipado com alimentador automático Iemca, ferramenta acionada e comando Fanuc 31i-Model B.
Este centro de torneamento de carros múltiplos foi desenvolvido para a usinagem completa de peças de alta complexidade, permitindo operações simultâneas com até quatro ferramentas e oferecendo elevada produtividade em processos seriados.
O equipamento possui 8 eixos controlados pelo CNC, carros cruzados com interpolação plena, revólver servoacionado com ferramentas acionadas, eixo C, dispositivo de agarre sincronizável com o fuso principal, transportador de cavacos e interface para alimentadores e magazines de barras.
Uma excelente opção para empresas que buscam um Centro de Torneamento Ergomat Traub TBC 42 com alimentador automático e ferramenta acionada, ideal para produção de alta performance.
Informações Gerais
Marca: Ergomat / Traub
Modelo: TBC 42
Código interno: MG12530
Ano: 2011
Tipo: Centro de Torneamento CNC
Comando CNC: Fanuc 31i-Model B
Alimentador automático: Iemca
Ferramenta acionada: Sim
Especificações Técnicas
Capacidade de Barra
Passagem de barra redonda: 42 mm
Passagem de barra sextavada: 36 mm
Passagem de barra quadrada: 29 mm
Eixo-Árvore
Rotação máxima: 5.000 RPM
Potência contínua: 7,5 kW
Potência intermitente: 11 kW
Torque contínuo: 95,5 Nm
Sistema CNC
Comando Fanuc 31i-Model B
8 eixos controlados pelo CNC
Motor spindle Fanuc
Servomotores Fanuc
Fusos de esferas recirculantes
Carros de Trabalho
Carro cruzado dianteiro (X1Z1) com interpolação plena
Carro cruzado traseiro (X2Z2) com interpolação plena
2 carros verticais (V1 e V2)
Velocidade dos carros: 15 m/min
Força de avanço: 2.500 N

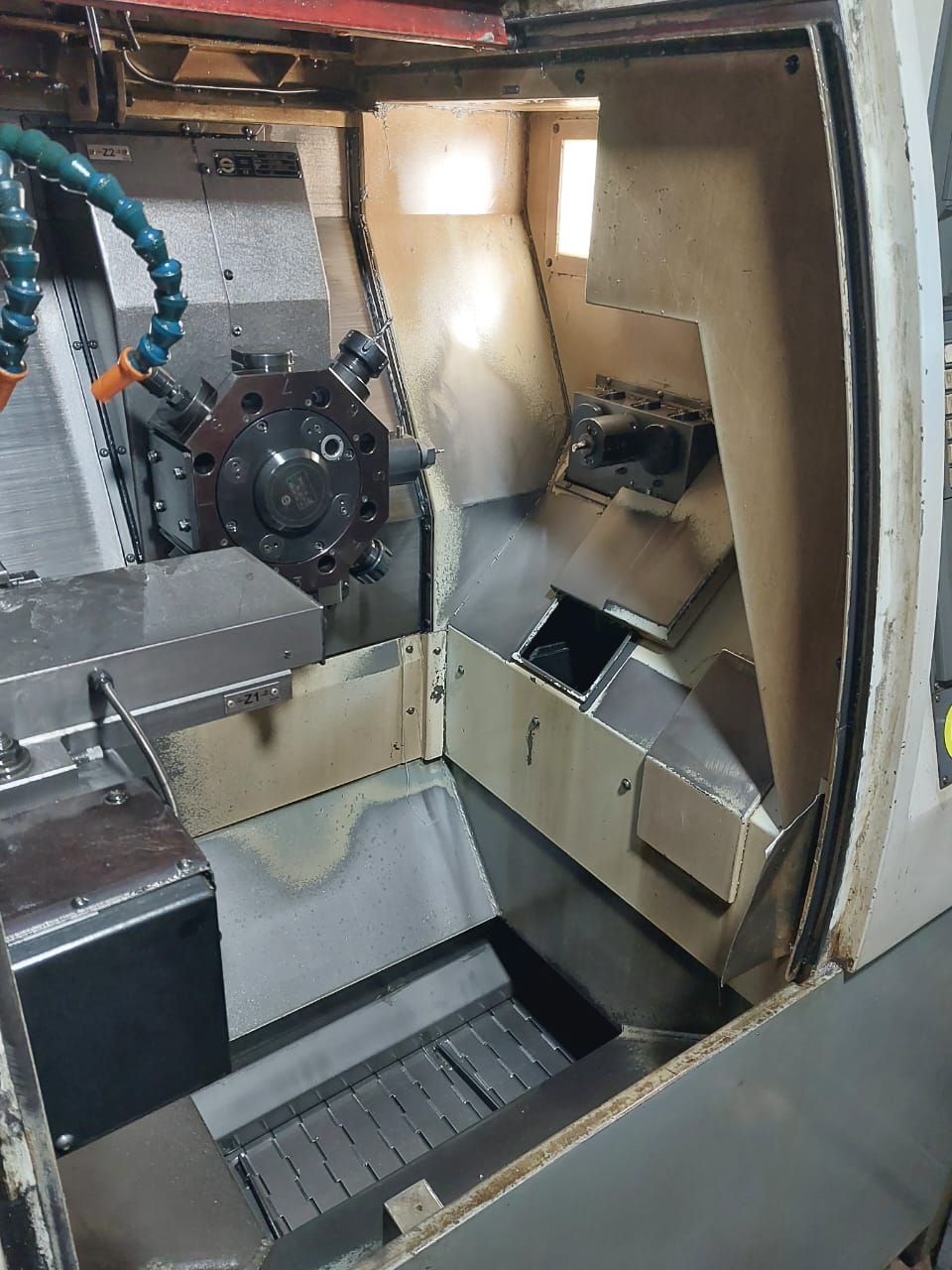

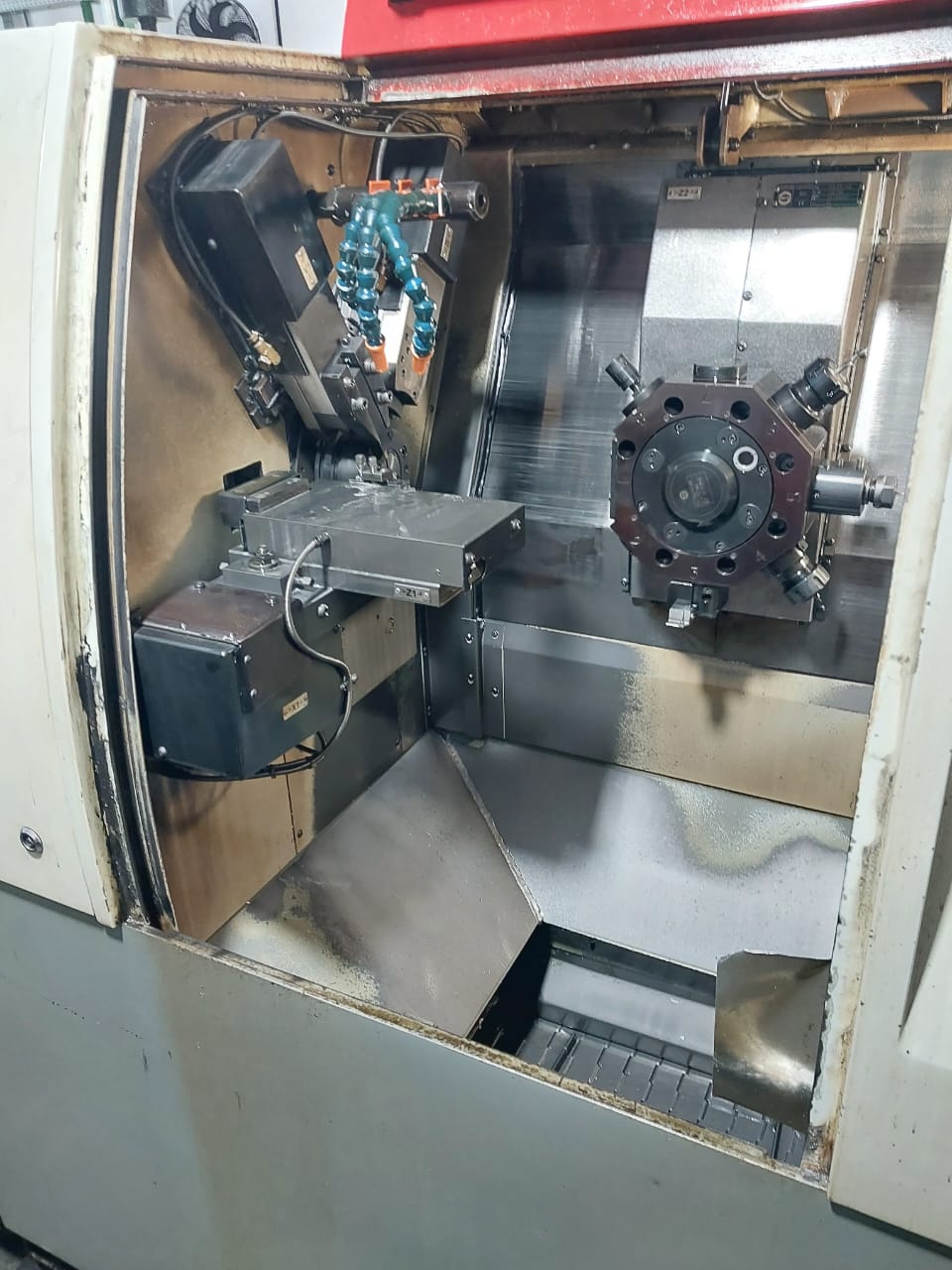

Torre de Ferramentas
Tipo: Estrela
Capacidade: 8 ferramentas
Porta-ferramentas: VDI 25
Giro de 1 estação: 0,3 s
Estação adicional: 0,06 s
Giro de 180°: 0,48 s
Ferramentas Acionadas
Até 7 ferramentas acionadas
1 posição de agarre
Diâmetro da haste: 13 mm
Potência contínua: 1,1 kW
Potência intermitente: 3,7 kW
Torque: 7 Nm
Rotação máxima: 6.000 RPM
Eixo C
Rotação máxima: 100 RPM
Resolução: 0,001°
Unidade de Trabalho Posterior
3 estações
1 ou 2 acionadas
Diâmetro da placa: 85 mm
Comprimento máximo de agarre: 25 mm
Equipamentos

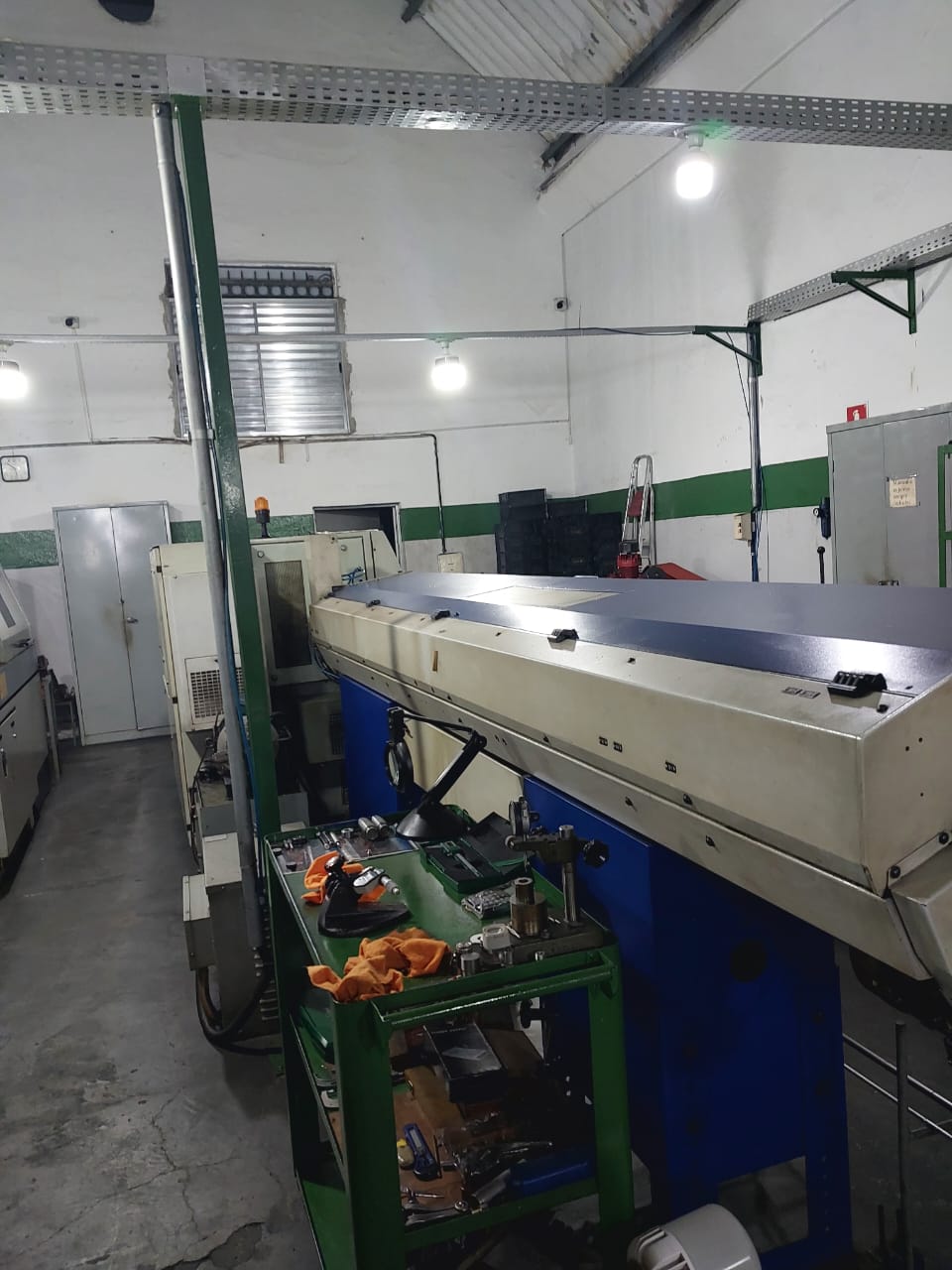

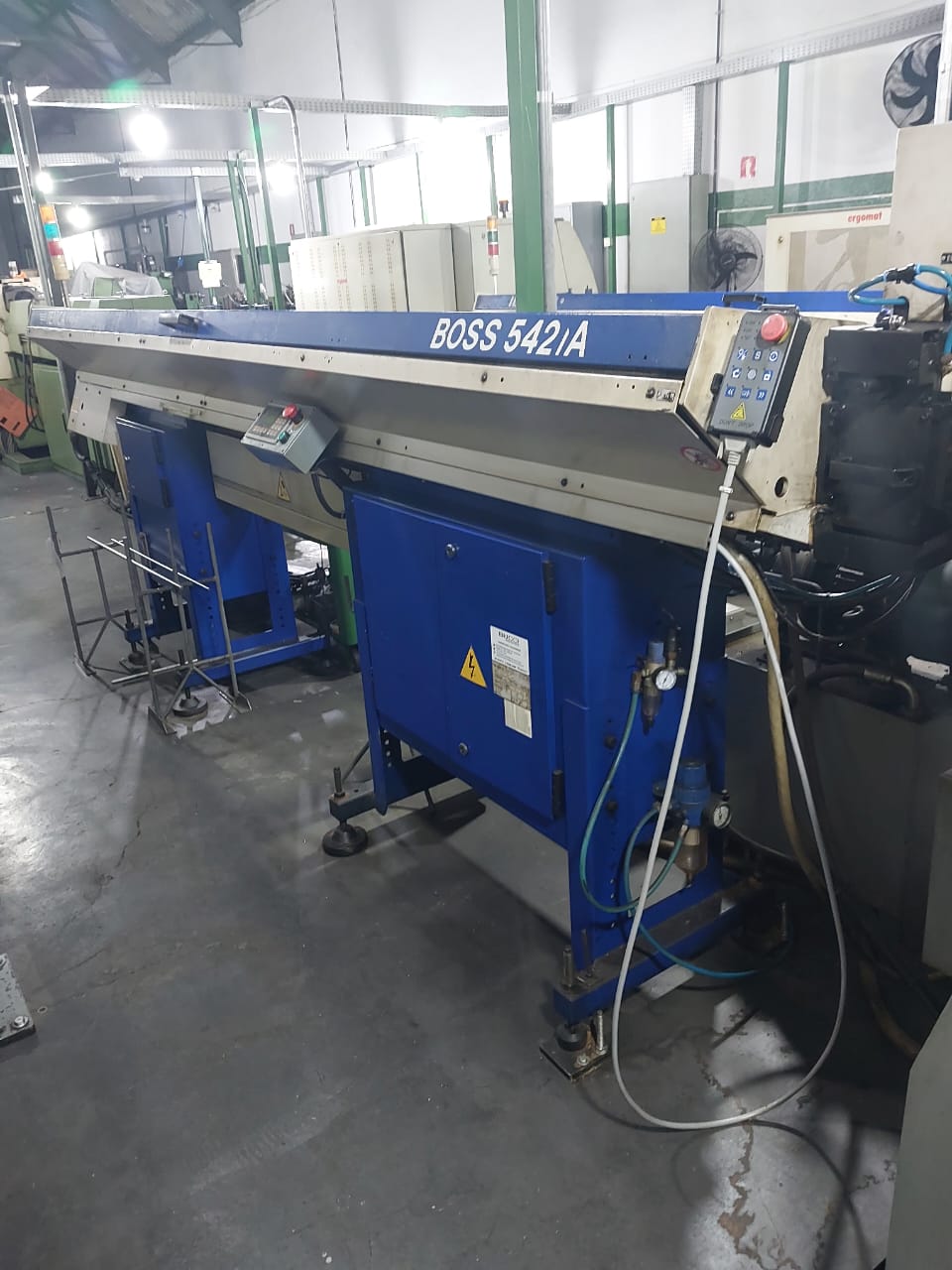

Alimentador automático Iemca
Revólver servoacionado
Dispositivo de agarre sincronizável
Interface para alimentadores e magazines de barras
Sistema de refrigeração

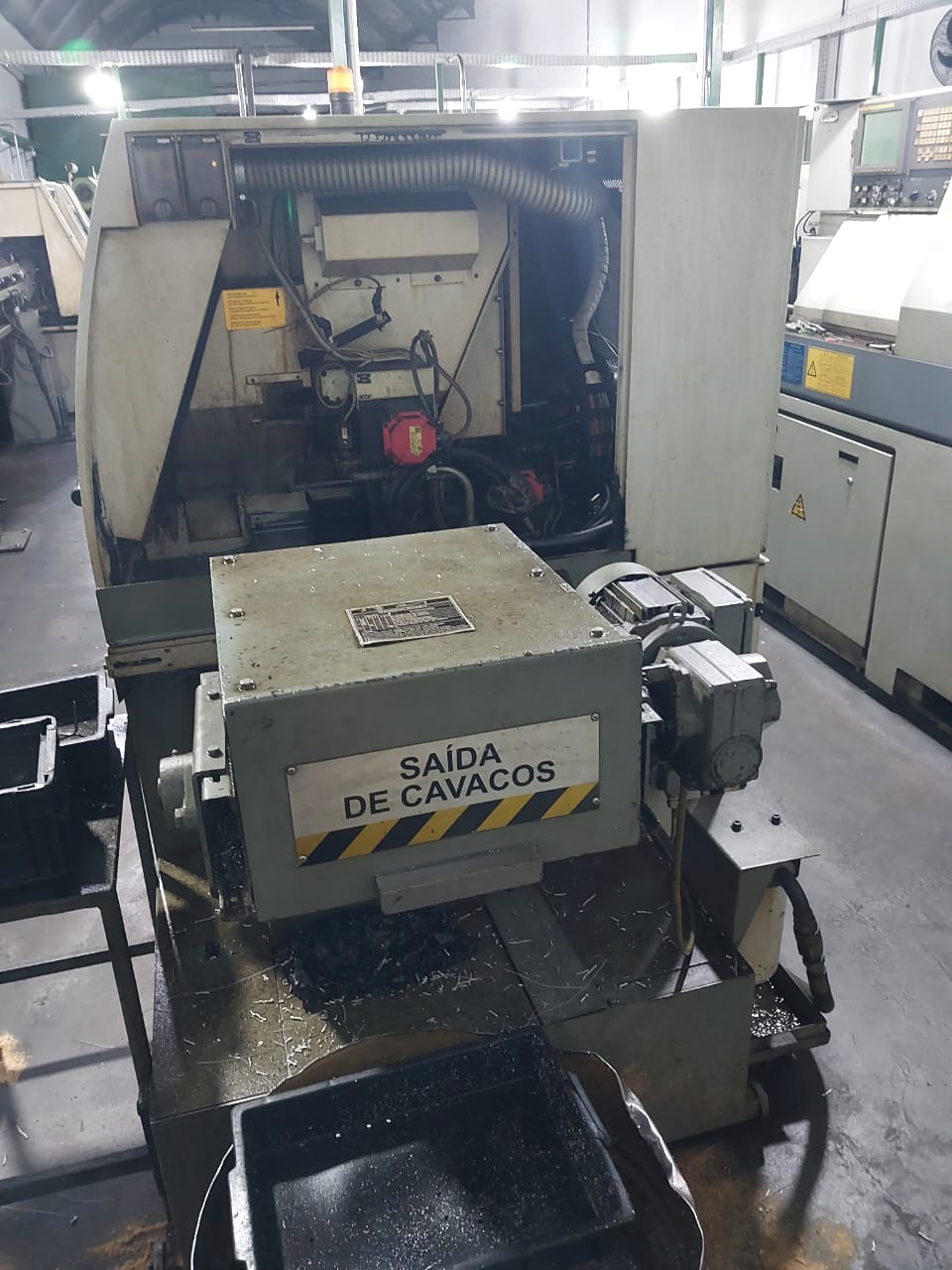

Transportador de cavacos
Dimensões
Comprimento: 3.190 mm
Largura: 1.270 mm
Altura: 1.580 mm
Peso aproximado: 2.500 kg
Diferenciais
✔ Alimentador automático Iemca
✔ Ferramenta acionada
✔ Centro de torneamento de carros múltiplos
✔ Comando Fanuc 31i-Model B
✔ 8 eixos controlados pelo CNC
✔ Operações simultâneas com até 4 ferramentas
✔ Eixo C com resolução de 0,001°
✔ Torre tipo estrela com 8 posições
✔ Até 7 ferramentas acionadas
✔ Transportador de cavacos
✔ Interface para alimentadores de barras
✔ Alta produtividade para peças complexas
